Convertitore RS422 fibra ottica monomodale – CFM/1C

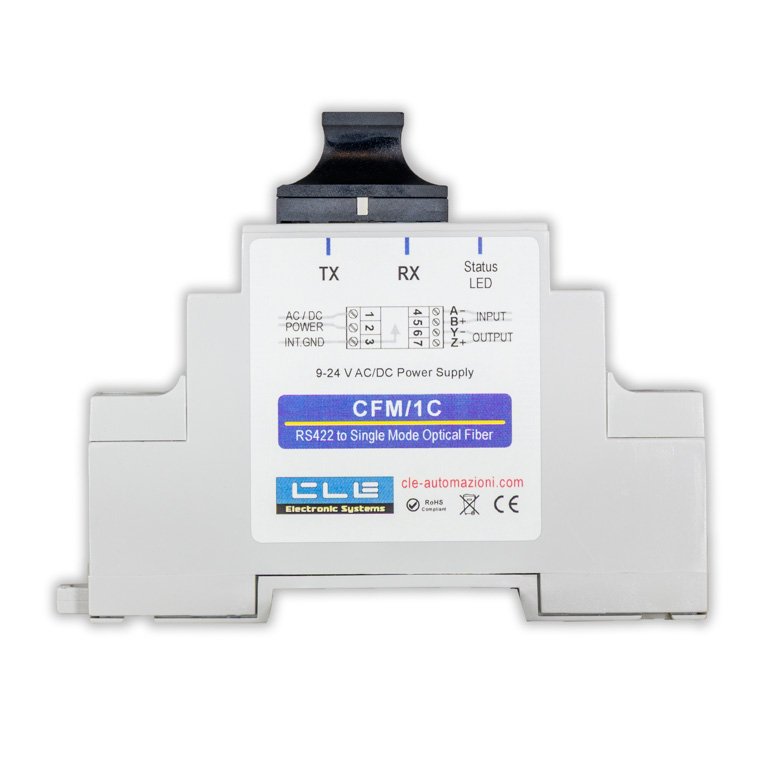

CFM/1C è un convertitore RS422 fibra ottica monomodale, e serve quando la tratta seriale deve superare la distanza utile del rame o attraversare una zona elettricamente disturbata. Si monta su barra DIN 35 occupando un solo modulo, e rileva da sé la velocità fino a 250 kbps, quindi entra in un impianto esistente senza configurazione né DIP switch.
È completamente trasparente al protocollo, quindi può essere usato con Modbus o qualsiasi protocollo proprietario che lavora su bus RS422.
FAQ
Fino a che distanza arriva?
Fino a 20 km per singola tratta.
Meglio fibra monomodale o multimodale?
Dipende dall’utilizzo. La monomodale è necessaria per lunghe distanze, ma la multimodale è di più semplice utilizzo.
Posso collegarlo a un CFM/1V?
No, la fibra è diversa e incompatibile, e la lunghezza d’onda è diversa.
Che fibra e che connettori servono?
Una fibra monomodale 9/125 µm per TX e una per RX, con connettore SC duplex, oppure due SC simplex separati.
Funziona con Modbus?
Sì, e con qualsiasi altro protocollo su RS422. Lavora sui livelli elettrici e non interpreta il protocollo, quindi resta trasparente anche su un bus con più protocolli insieme.
Va configurato?
No, rileva da solo la velocità di trasmissione fino a 250 kbps, e accetta un ampio range di alimentazione in bassa tensione AC e DC.
Descrizione
CFM/1C è un convertitore RS422 fibra ottica monomodale, da standard seriale elettrico bus RS422 a fibra ottica monomodale con connettore SC. Può essere utilizzato per incrementare la distanza di trasmissione di una comunicazione seriale o isolare i rami di una rete. Può essere montato su un quadro elettrico con barra DIN 35, ed è molto compatto, occupando solo 1 modulo.
Il convertitore RS422 fibra ottica monomodale CFM/1C accetta un ampio range di alimentazione in bassa tensione AC e DC, è completamente Plug&Play, non ha bisogno di alcun driver o DIP switch. La seriale RS422 lavora in modalità Full Duplex e rileva automaticamente la velocità di trasmissione fino a 250 kbps, può quindi essere facilmente installato in qualsiasi impianto nuovo o esistente.
A cosa serve un convertitore da RS422 a fibra ottica?
Un convertitore RS422 fibra ottica monomodale è solitamente usato per creare una dorsale di comunicazione tra due o più edifici, in una rete seriale bus RS422. Quando la fibra multimodale non è sufficiente, la fibra ottica monomodale può fare al caso proprio, in quanto la distanza raggiungibile è decisamente maggiore. La distanza di trasmissione può essere anche di 20 km per una fibra ottica monomodale, contro i 2 km di una fibra in vetro multimodale. Queste distanze sono spesso non necessarie, ma un convertitore RS422 fibra ottica monomodale può essere utile quando la fibra è già stata posata, e la monomodale è sempre più comune, perché più versatile (può essere usata anche per trasmissione dati a diversi Gbps).
Ci sono inoltre ambienti in cui sono vietate le apparecchiature elettriche, come piscine, saune, edifici a rischio d’incendio, in cui la fibra ottica diventa dunque necessaria.
Vantaggi
In un impianto è buona norma inserire un convertitore RS422 fibra ottica monomodale all’inizio di una tratta in fibra. In questo modo si possono ridurre problematiche legate alle differenze di terra o a possibili sbalzi di tensione sull’alimentazione. La fibra ottica è un perfetto isolante elettrico, e quindi protegge da propagazioni sul bus RS422 di fulmini o altre scariche atmosferiche.
La fibra ottica isola da interferenze elettromagnetiche (EMI) e sovratensioni vari rami di una rete, come i piani di un hotel, o le sezioni di un impianto fotovoltaico. I disturbi elettromagnetici sono comuni in questi ambienti, è quindi buona norma inserire due o più convertitori ottico-elettrici per garantire l’integrità di segnale.
Un convertitore RS422 fibra ottica monomodale, inoltre, consente la rigenerazione del segnale elettrico, per migliorare la qualità della comunicazione.
Protocollo
Il convertitore RS422 fibra ottica monomodale CFM/1C è completamente indipendente dal protocollo usato. Questo significa che il convertitore è trasparente alla comunicazione, e può essere usato con protocolli come Modbus, BACnet, o qualsiasi protocollo proprietario.
Ciò è possibile perché il convertitore lavora sui livelli logici, invece che sul protocollo in sè. Pertanto, questo convertitore RS422 fibra ottica monomodale può essere usato anche in reti complesse in cui sono presenti più protocolli contemporaneamente sullo stesso bus RS422.
Installazione
La fibra ottica monomodale è più difficile da installare rispetto alla multimodale (sintetica o in vetro), perché richiede utensili dedicati per l’intestazione e i raggi di curvatura devono essere più morbidi.
Nonostante questo, la versatilità della fibra monomodale sta velocemente prendendo piede e sostituendo la fibra ottica multimodale nelle nuove installazioni, rendendo quindi necessario l’utilizzo di un convertitore RS422 fibra ottica monomodale. Il connettore SC a innesto push-pull è molto semplice da usare, e lo scatto garantisce la solidità della connessione.
Per questi motivi, spesso la fibra ottica monomodale è usata solo come dorsale di comunicazione sulle lunghe distanze, e si preferisce una fibra multimodale o sintetica in plastica (POF) per le tratte più brevi, poiché di più facile installazione.
Versatilità
Il convertitore RS422 fibra ottica monomodale è disponibile con altre combinazioni di standard seriale e fibra ottica. I convertitori CFM/1S e CFM/1V ad esempio accettano fibra ottica sintetica con connettore a vite o fibra ottica multimodale in vetro con connettore ST, rispettivamente. CMM/1C e CRM/1C sono invece adatti per diversi standard seriali, RS485 e RS232.
Sono comunque disponibili a catalogo tutte le combinazioni di standard seriale e fibra ottica, mentre richieste particolari (ad esempio velocità maggiori) possono essere effettuate tramite il modulo contatti.
Specifiche Tecniche
Caratteristiche principali
| Alimentazione | 9 – 24 V AC 48/62 Hz 9 – 30 V DC |
|---|---|
| Assorbimento | 1 W |
| Velocità di trasmissione | 0 – 250 kbps (automatica) – velocità maggiori su richiesta |
RS422
| Tipo di comunicazione | Full Duplex su linea bilanciata |
|---|---|
| Tensione massima bus | ± 60 V – ESD ± 16.5 kV (Human Body Model) |
| Common mode range | ± 25 V DC |
| Slew rate | Limitato, per una trasmissione senza errori |
SC (Square Connector)
| Fibra ottica accettata | Vetro: 9 / 125 μm |
|---|---|
| Massima distanza di trasmissione | 20 km |
| Lunghezza d'onda | 1310 nm |
Caratteristiche meccaniche
| Barra DIN | 1 modulo |
|---|---|
| Dimensioni | 90 mm x 18 mm x 57 mm |
| Peso | 52 g |
Condizioni di lavoro
| Grado di protezione | IP20 |
|---|---|
| Temperatura di funzionamento | da -20 °C a +50 °C |
| Temperatura di stoccaggio | da -40 °C a +80 °C |
