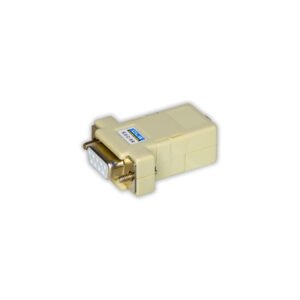

ISC/9R è un convertitore RS232 RS485 isolato RTS, da standard seriale RS232 con connettore DB9 a RS485 con connettore Mini XLR a 3 poli. Questo adattatore industriale è isolato fino a 50 V ed è alimentato in tensione continua 5 V-12 V DC. Può essere utilizzato per far comunicare un PC o un’apparecchiatura industriale con un bus seriale RS485, da connettore DB9 con viti di fissaggio a Mini XLR a 3 poli.

L’isolamento fino a 50 V può risultare necessario per proteggere il PC da sovratensioni di bassa o media entità. Il dispositivo è completamente Plug&Play, non ha bisogno di alcun driver o DIP switch. La seriale RS232 lavora in modalità Full Duplex, mentre la seriale RS485 isolata fino a 50 V lavora in modalità Half Duplex, con direzione dati controllata da software RTS (Request To Send). Il convertitore RS232 RS485 isolato RTS rileva automaticamente la velocità di trasmissione fino a 250 kbps, può quindi essere facilmente installato in qualsiasi impianto nuovo o esistente.

Casi d’uso

Le dimensioni molto ridotte di questo convertitore permettono di installarlo quando gli spazi sono ristretti e non c’è fisicamente posto per un convertitore tradizionale da guida DIN. Un altro scenario in cui questo convertitore RS232 RS485 isolato RTS può essere necessario è quando un macchinario ha solo una porta DB9 (o, più propriamente, D-sub), e può comunicare solo attraverso quella porta. Questo convertitore può essere fissato sul lato D-sub con delle viti al macchinario, per massima sicurezza di comunicazione.

Questo convertitore può essere alimentato da 5 V a 12 V DC con un classico jack, e può essere collegato ad esempio a una porta USB, oppure con un cavo di alimentazione personalizzato. Se ci fosse necessità di isolare maggiormente la comunicazione, è consigliato un convertitore da DB9 a fibra ottica sintetica come DFP/9S, che ricava l’alimentazione direttamente dalla porta D-sub, e l’installazione risulta dunque molto semplice.

La fibra ottica è utile per isolare da interferenze elettromagnetiche (EMI) e sovratensioni diversi rami di una rete, come i piani di un hotel, o le sezioni di un impianto fotovoltaico. I disturbi elettromagnetici sono comuni in questi ambienti, è quindi buona norma inserire due o più convertitori ottico-elettrici per garantire l’integrità di segnale.

In ambienti industriali questo tipo di disturbi è particolarmente frequente. L’isolamento elettrico dato dalla fibra ottica è quindi particolarmente utile, e in alcuni casi addirittura necessario.

Protocollo

Il convertitore RS232 RS485 isolato RTS ISC/9R è completamente indipendente dal protocollo usato. Questo significa che il convertitore è trasparente alla comunicazione, e può essere usato con  qualsiasi protocollo proprietario.

Ciò è possibile perché il convertitore lavora sui livelli logici, invece che sul protocollo in sè. Pertanto, questo convertitore RS232 RS485 isolato RTS può essere usato con qualsiasi computer o macchinario che comunichi tramite porta DB9 con standard seriale RS232.

La direzione dati è controllata tramite un segnale RTS sul connettore D-sub, per gestire in toto la comunicazione con la tecnica del Flow Control.

Versatilità

Il convertitore RS232 RS485 isolato RTS è disponibile anche con direzione dati automatica, oppure con diversi connettori. Il convertitore IMC/9R ad esempio è funzionalmente identico a ISC/9R, ma la direzione dati è automatica. RSC/9R e RST/9R presentano una RS485 non isolata, nel caso non fosse necessaria, con connettore Mini XLR a 3 poli oppure RJ45 a 8 poli, rispettivamente.

I convertitori industriali seriali DFP/9S e DFP/9A hanno un’uscita in fibra ottica sintetica con connettore a vite, per isolare elettricamente le apparecchiature. Sono comunque disponibili a catalogo tutte le combinazioni di standard seriale, fibra ottica, e alimentazione, mentre richieste particolari (ad esempio velocità maggiori) possono essere effettuate tramite il modulo contatti.

Caratteristiche principali

RS232

RS485

Caratteristiche meccaniche

Condizioni di lavoro
