Convertitore RS422 fibra ottica VersaLink – CFM/1Q
CFM/1Q è un convertitore RS422 fibra ottica VersaLink, da standard seriale elettrico bus RS422 a fibra ottica in plastica con connettore Versatile Link.
Isola i vari rami di un impianto da interferenze elettromagnetiche, scariche o addirittura fulmini.
Il connettore Versatile Link semplifica l’installazione, non sono necessari utensili specializzati per l’intestazione della fibra.
È completamente trasparente al protocollo, quindi può essere usato con Modbus o qualsiasi protocollo proprietario che lavora su bus RS422.
Accetta un ampio range di alimentazione in bassa tensione AC e DC, è completamente Plug&Play, non ha bisogno di alcun driver o DIP switch. La seriale RS422 lavora in modalità Full Duplex e rileva automaticamente la velocità di trasmissione fino a 250 kbps, può quindi essere facilmente installato in qualsiasi impianto nuovo o esistente.
Descrizione
CFM/1Q è un convertitore RS422 fibra ottica VersaLink, da standard seriale elettrico bus RS422 a fibra ottica in plastica con Versatile Link (o VersaLink per semplicità). Può essere utilizzato per incrementare la distanza di trasmissione di una comunicazione seriale o isolare i rami di una rete. Può essere montato su un quadro elettrico con barra DIN 35, ed è molto compatto, occupando solo 1 modulo.
Il convertitore RS422 fibra ottica VersaLink CFM/1Q accetta un ampio range di alimentazione in bassa tensione AC e DC, è completamente Plug&Play, non ha bisogno di alcun driver o DIP switch. La seriale RS422 lavora in modalità Full Duplex e rileva automaticamente la velocità di trasmissione fino a 250 kbps, può quindi essere facilmente installato in qualsiasi impianto nuovo o esistente.
Casi d’uso
Un convertitore RS422 fibra ottica VersaLink è solitamente usato per integrare delle tratte in fibra ottica multimodale in una rete seriale bus RS422. Ci sono inoltre ambienti in cui sono vietate le apparecchiature elettriche, come piscine, saune, edifici a rischio d’incendio, in cui la fibra ottica diventa dunque necessaria.
La velocità di trasmissione è sicuramente più limitata rispetto alla fibra in vetro, ma è comunque abbondantemente sufficiente per i pochi Mbps necessari in ambito industriale. Nella building automation il controllo dei moduli su bus RS422 richiede qualche centinaio di kbps, e la fibra ottica sintetica è sicuramente consigliata per isolare diverse zone di un impianto.
Vantaggi
In un impianto è buona norma inserire un convertitore RS422 fibra ottica VersaLink all’inizio di una tratta in fibra multimodale, e un ripetitore come TQQ/1F per ogni piano. In questo modo si possono ridurre problematiche legate alle differenze di terra o a possibili sbalzi di tensione sull’alimentazione. La fibra ottica è un perfetto isolante elettrico, e quindi protegge da propagazioni sul bus RS422 di fulmini o altre scariche atmosferiche.
La fibra ottica isola da interferenze elettromagnetiche (EMI) e sovratensioni vari rami di una rete, come i piani di un hotel, o le sezioni di un impianto fotovoltaico. I disturbi elettromagnetici sono comuni in questi ambienti, è quindi buona norma inserire due o più convertitori ottico-elettrici per garantire l’integrità di segnale.
Un convertitore RS422 fibra ottica VersaLink, inoltre, consente la rigenerazione del segnale elettrico, per migliorare la qualità della comunicazione.
Protocollo
Il convertitore RS422 fibra ottica VersaLink CFM/1Q è completamente indipendente dal protocollo usato. Questo significa che il convertitore è trasparente alla comunicazione, e può essere usato con protocolli come Modbus, BACnet, o qualsiasi protocollo proprietario.
Ciò è possibile perché il convertitore lavora sui livelli logici, invece che sul protocollo in sè. Pertanto, questo convertitore RS422 fibra ottica può essere usato anche in reti complesse in cui sono presenti più protocolli contemporaneamente sullo stesso bus RS422.
Facilità di installazione
La fibra ottica sintetica multimodale ha diversi vantaggi rispetto alla fibra in vetro, ad esempio è più economica e più semplice da installare.
Il connettore Versatile Link di Broadcom consente un’installazione senza strumenti particolari, e senza crimpatura (crimpless connector). Questo connettore è un buon compromesso tra una semplice fibra in plastica con connettore a vite (CFM/1S) e la necessità di un connettore. Un connettore Versatile Link è disponibile in diversi colori per distinguere diverse tratte, oppure trasmissione e ricezione.
La massima distanza di trasmissione consigliata per la fibra ottica sintetica è di 100 m. Rimanendo entro queste specifiche, con della fibra ottica in plastica di buona qualità e mantenendo dei raggi di curvatura adeguati, è sufficiente tagliare la fibra ottica come indicato.
In casi più ostici, in cui qualche metro in più può fare la differenza, oppure la fibra non è di ottima qualità, può essere necessario adottare qualche accorgimento in più per minimizzare le perdite di inserzione. È possibile lucidare le estremità con carta vetrata a grana fine, anche se questa operazione non è necessaria nella grande maggioranza dei casi.
Versatilità

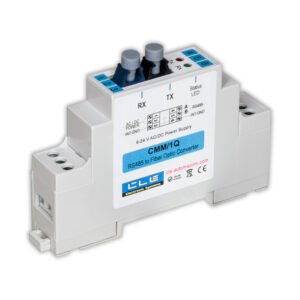

Il convertitore RS422 fibra ottica VersaLink è disponibile con altre combinazioni di standard seriale e fibra ottica, oppure con alimentazione a 230 V. I convertitori CFM/1S e CFM/1V ad esempio accettano fibra ottica sintetica con connettore a vite, o fibra ottica in vetro con connettore a baionetta, rispettivamente. CRM/1Q e CMM/1Q sono invece adatti per diversi standard seriali, ossia RS232 e RS485.

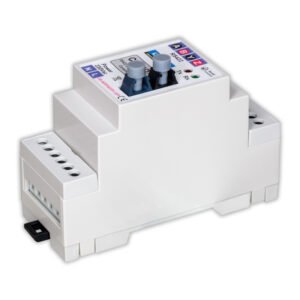

Il convertitore RS422 fibra ottica VersaLink CFP/1Q è funzionalmente identico a CFM/1Q ma lavora a tensione di rete 230 V. Sono comunque disponibili a catalogo tutte le combinazioni di standard seriale, fibra ottica, e alimentazione, mentre richieste particolari (ad esempio velocità maggiori) possono essere effettuate tramite il modulo contatti.
Technical Specifications
Caratteristiche principali
| Alimentazione | 9 – 24 V AC 48/62 Hz 9 – 30 V DC |
|---|---|
| Assorbimento | 1 W |
RS422
| Tipo di comunicazione | Full Duplex su linea bilanciata |
|---|---|
| Tensione massima bus | ± 60 V – ESD ± 16.5 kV (Human Body Model) |
| Common mode range | ± 25 V DC |
| Slew rate | Limitato, per una trasmissione senza errori |
Versatile Link
| Fibra ottica accettata | Sintetica: POF 2.2 mm – Core 1 mm Hard Clad Silica (HCS): 200 / 230 μm |
|---|---|
| Massima distanza di trasmissione | Sintetica: 100 m Hard Clad Silica (HCS): 500 m |
| Velocità di trasmissione | 0 – 40 kbps (automatica) |
| Lunghezza d'onda | 660 nm |
Caratteristiche meccaniche
| Barra DIN | 1 modulo |
|---|---|
| Dimensioni | 90 mm x 18 mm x 57 mm |
| Peso | 52 g |
Condizioni di lavoro
| Grado di protezione | IP20 |
|---|---|
| Temperatura di funzionamento | da -20 °C a +50 °C |
| Temperatura di stoccaggio | da -40 °C a +80 °C |
